屋根と駐車場

ログハウスプラン集

ログハウスHOME > 間取り集トップ >40〜50坪>屋根と駐車場

間取り集 D-062 40.1坪  屋根と駐車場

立面図
参考ページ
施行例23 那須のログハウス住宅
ガレージと家













  • 駐車場の位置や形は間取りを考える上でのポイントのひとつです。
  • 屋根を延長して丸太の柱、梁、筋交いで支え、その下を駐車場とした例です
  • 外観的にも変化を与え、家全体を大きく見せる効果もあります。

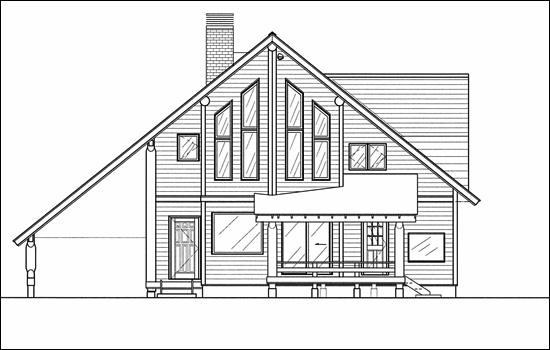

  • 1.立面

    大きな窓を通して陽光がたっぷり入る
    構 法

    枠組壁構法 +ログ
    ログ部分=棟木 母屋 駐車場柱・梁・桁  デッキの柱階段
    内部階段と手摺

    外 壁 一階部分 =シダーサイディング(横貼り)
    二階・妻壁=シダーサイディング(横貼り)
    屋 根 ガルバリウム鋼板・チムニーBOX


       デッキ ポーチ 駐車場

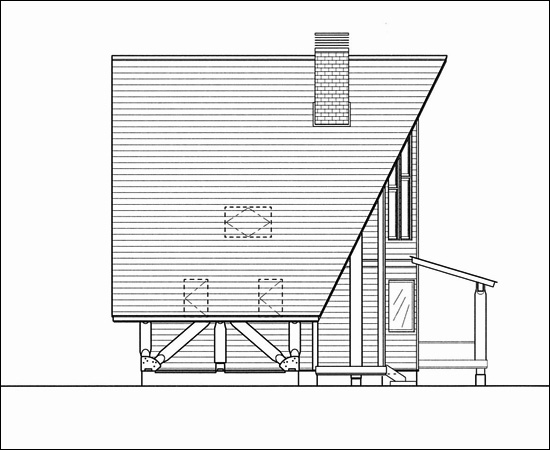

    立面図

    西側立面

    丸太の柱・梁・筋交いで延長した屋根を支え、その下はガレージ(駐車場)にしました


  • ページトップへ

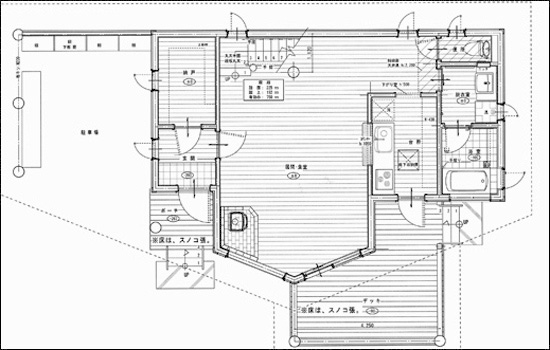

    2. 一階

                                1坪=2帖=3.306u で計算
    デッキ 8.0
    玄関ポーチ 1.96
    玄 関 1.96   床=タイル+フローリング
    居間.食堂 20.58
    台 所  3.63   サービスカウンター
    洗面脱衣 1.96   洗濯機 洗面化粧台
    浴 室 2.29
    トイレ  0.98
    階 段         かね折階段 (オープン) ログ段板 手摺
    納 戸 5.97

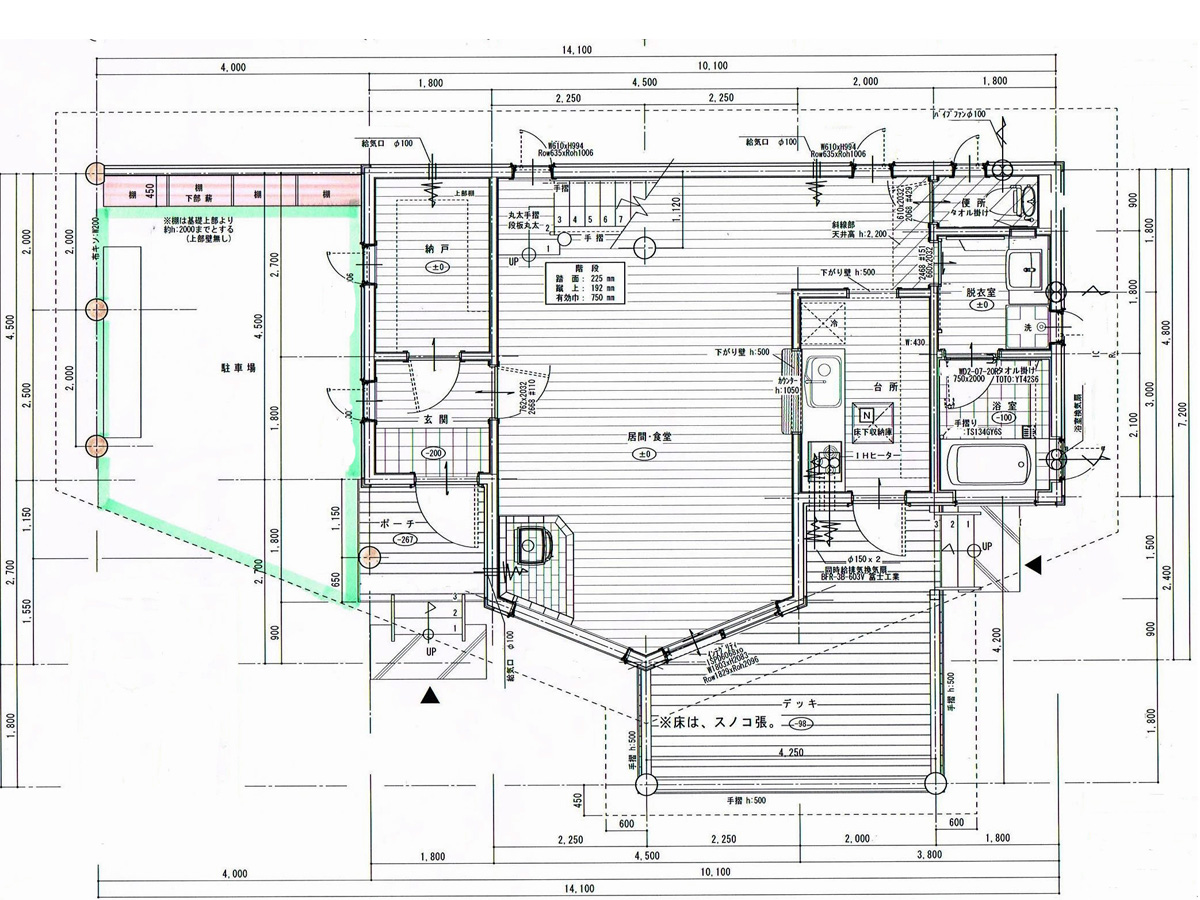

    拡大 下の画像をクリックすると拡大図面を見られます

  • ページトップへ

    3. 二階

                                1坪=2帖=3.306u で計算
    ロフト 13.9   丸太の手摺
    収 納 1.09
    寝 室 9.98   収納
    便 所 0.98   ロフトと寝室両側から入れます

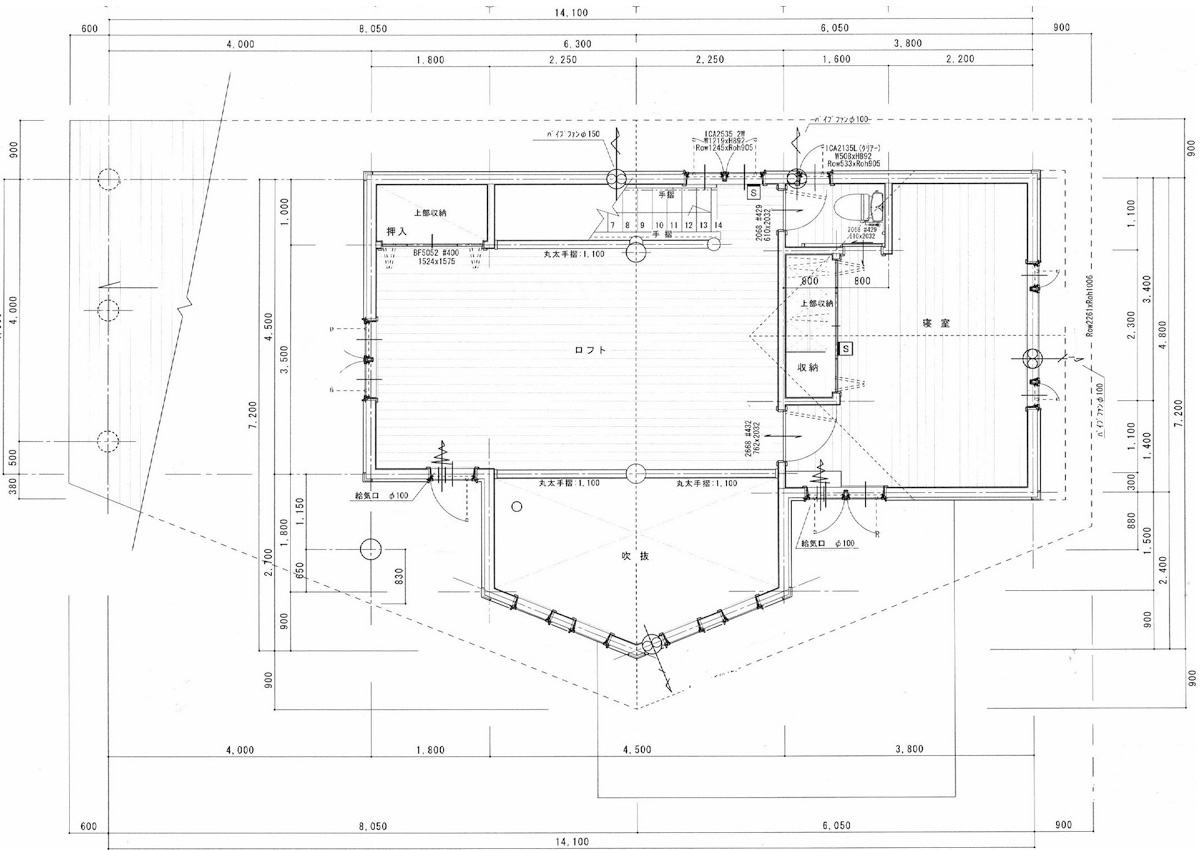

    拡大 下の画像をクリックすると拡大図面を見られます 立面

    ページトップへ

    4.  家の大きさ と概要


    一階床面積 86.17u 22.0坪
    二階床面積 46.59u 14.01坪
    延床面積 132.76u 40.1坪

    デッキ 13.46u 4.0坪
    駐車場 16.00u 4.8坪
    ポーチ 3.24u 0.9坪

    5.大屋根と駐車場

    拡大 下の画像をクリックすると拡大写真を見られます

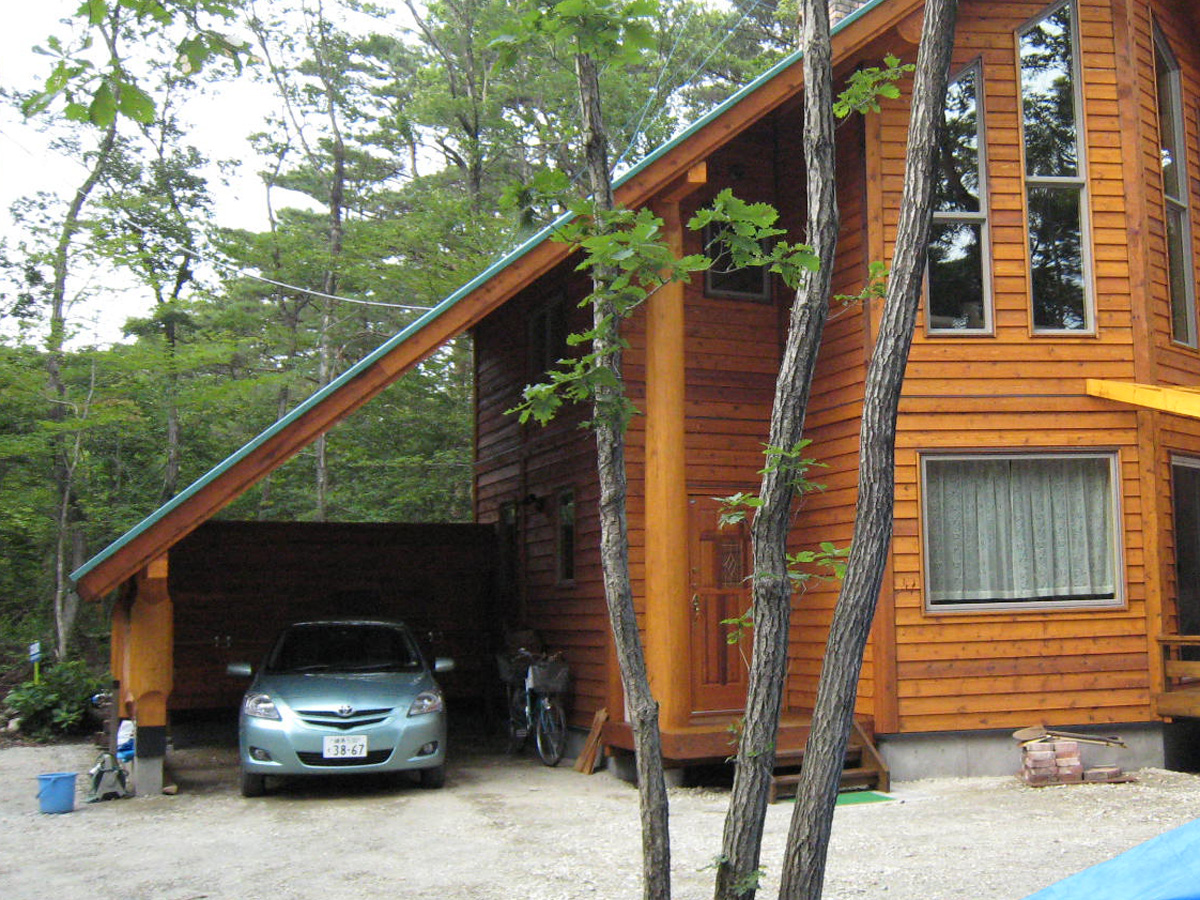

    写真右:屋根を延長してその下を駐車場にしています

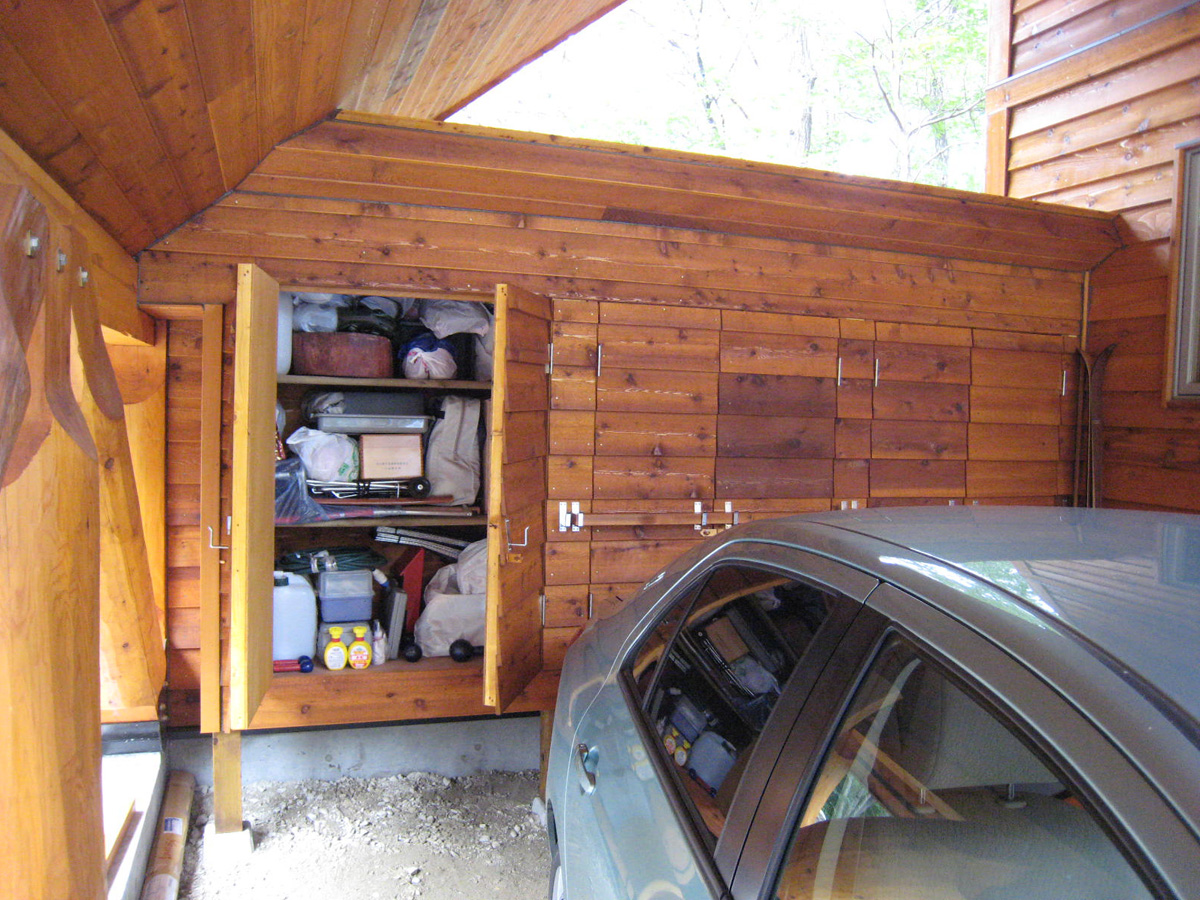

    写真下左:駐車場の中の様子。後ろの棚には色々な物が。

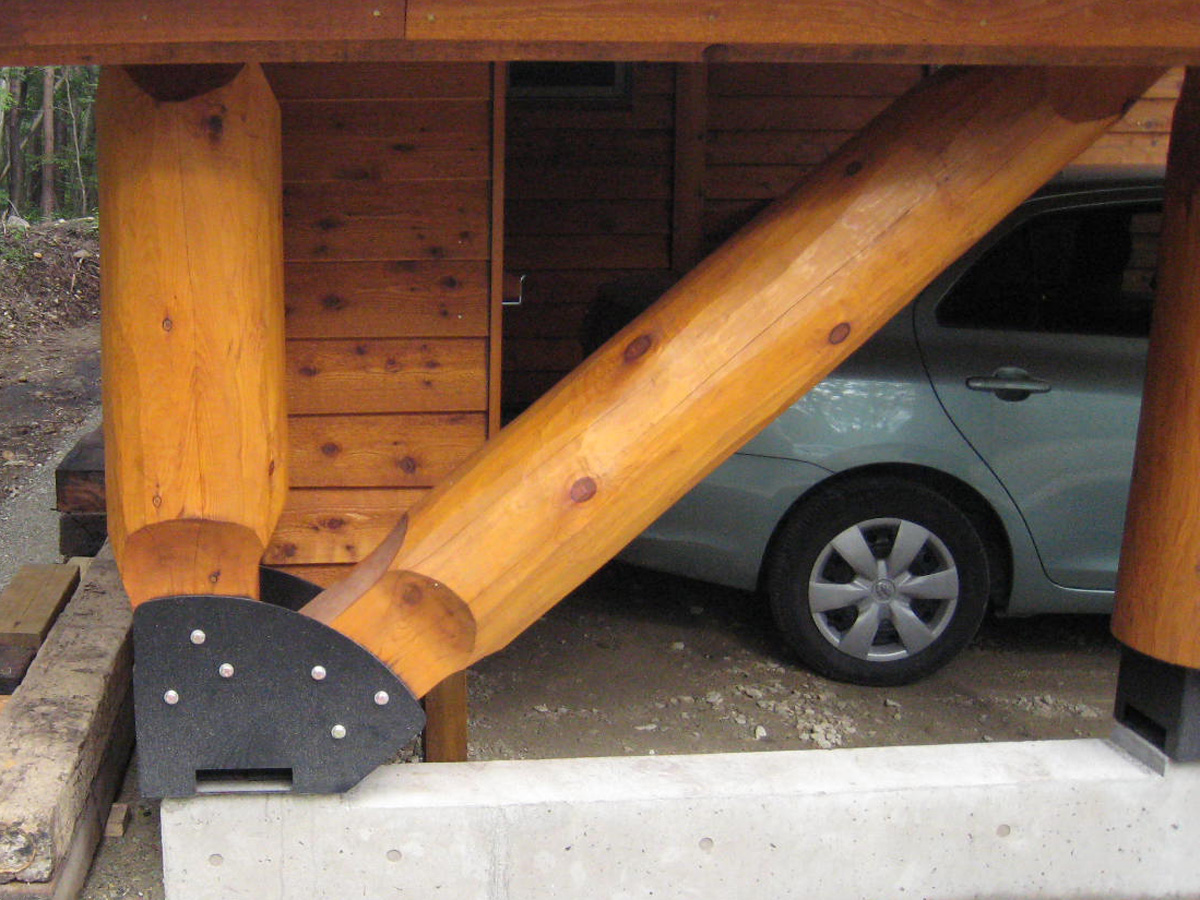

    写真下右:屋根を支える太い丸太の柱と筋交いを鋳物で結合

    外観
    駐車場中 丸太

    ページトップへ
